友發焊接鋼管加工工藝深度解析
友發集團作為國內焊接鋼管領域的領軍企業，其加工工藝以自動化、高精度、全流程質量控制為核心，覆蓋直縫焊管(ERW/SAWL)和螺旋焊管(SSAW)兩大類產品。以下從原料處理、成型焊接、熱處理、防腐加工、質量檢測五大環節展開，結合技術參數與實際案例，解析友發焊接鋼管的工藝優勢。
一、原料處理：從鋼板到管坯的精準控制
1. 原料選擇
鋼種：Q195-Q355級熱軋帶鋼(符合GB/T 700/GB/T 1591標準)，X42-X80級管線鋼(API 5L標準)。
規格：
直縫焊管：帶鋼寬度150-2000mm，厚度1.5-25mm。
螺旋焊管：帶鋼寬度≥1.5倍管徑(如Φ1020mm管需≥1600mm寬帶鋼)。
2. 預處理工藝
表面清潔：
酸洗(鹽酸濃度15%-20%，溫度60-80℃)去除氧化皮，時間5-15分鐘。
高壓水沖洗(壓力≥10MPa)確保無殘留酸液。
矯平：
七輥矯平機(精度±0.5mm/m)，消除帶鋼波浪形變形。
定尺切割：
激光切割機(精度±0.1mm)，按訂單需求切割成管坯長度(如6-12米)。
二、成型焊接：核心工藝的自動化與精細化
1. 直縫焊管成型焊接(ERW/SAWL)
| 工藝 | 設備 | 參數 | 優勢 |
|---|---|---|---|
| 高頻電阻焊（ERW） | 高頻焊機（功率≥500kW） | 焊接速度30-60m/min，頻率300-450kHz | 焊縫窄（≤3mm），無焊渣，熱影響區小 |
| 埋弧焊（SAWL） | 多絲埋弧焊機（3-5絲） | 焊接電流800-1500A，電壓30-40V | 焊縫深寬比大（≥0.8），適合厚壁管 |
關鍵控制點：
ERW焊縫擠壓：擠壓輥壓力≥50MPa，確保焊縫熔合良好。
SAWL焊劑覆蓋：焊劑厚度≥25mm，防止氧化。

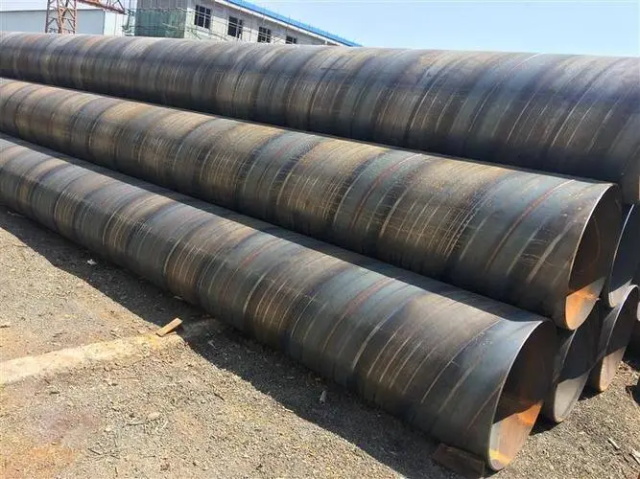

2. 螺旋焊管成型焊接(SSAW)
成型工藝：
三輥成型機(角度可調55°-75°)，帶鋼螺旋卷曲成管，焊縫呈螺旋狀。
焊接參數：
焊接速度0.5-2m/min，電流1000-2000A，電壓32-42V。
優勢：
帶鋼利用率≥95%(比直縫管高10%-15%)，適合大口徑(Φ219-Φ4200mm)。
三、熱處理：消除應力，提升性能
1. 焊縫退火
設備：中頻感應加熱爐(功率≥200kW)。
參數：
加熱溫度600-650℃，保溫時間2-5分鐘，空冷至室溫。
效果：
焊縫硬度降低20%-30%，延伸率提升15%-20%，抗裂性增強。
2. 整體正火(可選)
適用場景：高鋼級管(如X70/X80)或低溫環境(-20℃以下)。
參數：
加熱至900-930℃，保溫1小時/25mm壁厚，風冷至室溫。
效果：
晶粒細化，沖擊功提升≥34J(-20℃)，適用于極寒地區。
四、防腐加工：延長使用壽命的關鍵
1. 內壁防腐
| 防腐類型 | 工藝 | 參數 | 適用場景 |
|---|---|---|---|
| 環氧樹脂涂層 | 靜電噴涂（電壓60-80kV） | 涂層厚度≥80μm，固化溫度180-200℃ | 飲用水、化工流體輸送 |
| 水泥砂漿襯里 | 離心噴涂（轉速≥800rpm） | 襯里厚度≥6mm，養護時間≥7天 | 污水、海水輸送 |
2. 外壁防腐
| 防腐類型 | 工藝 | 參數 | 壽命 |
|---|---|---|---|
| 熱鍍鋅 | 森吉米爾法（鋅鍋溫度450℃） | 鋅層厚度≥85μm，附著力≥5MPa | 戶外結構件（如護欄、路燈桿） |
| 3PE防腐 | 三層共擠（擠出機溫度220℃） | 環氧層≥80μm，膠粘劑≥170μm，PE層≥2.5mm | 輸油、輸氣管道（壽命≥30年） |
五、質量檢測：全流程監控，確保零缺陷
1. 在線檢測
焊縫檢測：
X射線探傷(靈敏度≥2%IACS)，檢測焊縫內部氣孔、夾渣。
超聲波探傷(頻率2.5-5MHz)，檢測焊縫未熔合、裂紋。
尺寸檢測：
激光測徑儀(精度±0.02mm)，實時監控外徑、壁厚。
2. 成品檢測
水壓試驗：
壓力≥1.5倍設計壓力(如6.4MPa管需試驗壓力≥9.6MPa)，保壓時間≥5秒。
防腐層檢測：
電火花檢測(擊穿電壓≥15kV)，確保防腐層無針孔。
附著力測試(劃格法)，膠粘劑層附著力≥5級(ISO 2409標準)。
3. 認證與標準
國內認證：GB/T 3091(低壓流體管)、GB/T 9711(石油天然氣管)。
國際認證：API 5L、ISO 9001、ISO 14001。
六、友發焊接鋼管工藝優勢總結
自動化程度高：
從原料到成品全流程自動化，減少人為誤差，生產效率提升30%-50%。
質量控制嚴格：
100%焊縫檢測+水壓試驗，產品合格率≥99.9%。
防腐技術領先：
3PE防腐層壽命≥30年，熱鍍鋅層耐鹽霧≥3000小時。
定制化能力強：
可生產Φ15-Φ4200mm、壁厚1.5-25mm的各類鋼管，滿足個性化需求。
七、應用案例與選型建議
1. 案例1：輸油管道(Φ820×10mm X60鋼級)
工藝：螺旋焊管+3PE防腐。
檢測：X射線探傷合格率100%，水壓試驗壓力9.6MPa無泄漏。
效果：運行5年無腐蝕，輸送效率穩定。
2. 案例2：城市供水(DN300×8mm Q235B)
工藝：直縫焊管+環氧樹脂內涂。
檢測：內涂層厚度≥80μm，附著力1級，鹽霧試驗≥1000小時。
效果：水質達標，管網壽命延長至20年。
3. 選型建議
高壓場景：優先選SAWL或SSAW焊管，鋼級≥Q355B。
腐蝕環境：必選3PE或鍍鋅防腐，內壁涂環氧樹脂。
大口徑需求：螺旋焊管成本更低(比直縫管低10%-15%)。
結論
友發焊接鋼管通過原料精選、工藝優化、全流程檢測，實現了高強度、高耐久、低成本的產品特性。無論是能源輸送、市政工程還是工業應用，友發工藝均能提供安全可靠、經濟高效的解決方案。
